-
电话：18627392332
|
邮箱：18627392332@139.com
|
| 品牌 | Elastollan |
| 货号 | 01 |
| 用途 | 配件 |
| 牌号 | C75AW |
| 型号 | C75AW |

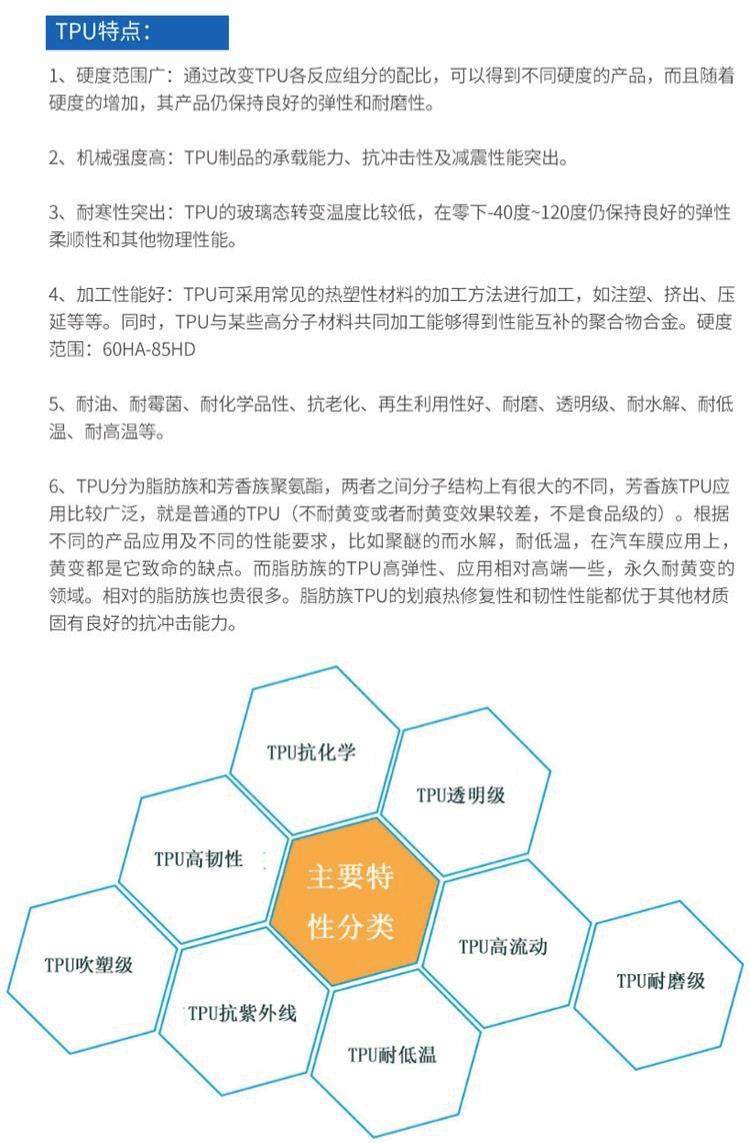

| 品名 | TPU |
| 包装规格 | 25kg |
| 外形尺寸 | 25kg |
| 生产企业 | 巴斯夫 |
| 是否进口 | 是 |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 比重 | 1.15 | g/cm3 | ASTM D792 |
| 熔流率（熔体流动速率） (190°C/3.8 kg) | 10 到 30 | g/10 min | ASTM D1238 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 肖氏硬度 (邵氏 A) | 69 | ASTM D2240 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 (注塑) | 11.0 | MPa | ASTM D412 |
| 弯曲模量 (注塑) | 13.1 | MPa | ASTM D790 |
| 泰伯耐磨性 | 40.0 | mg | ASTM D1044 |
| Abrasion - DIN | 20 | mm3 | DIN 53516 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| Softening Point - DMA | 89 | °C | 内部方法 |
| 弹性体 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸应力 | ASTM D412 | ||
| 应变 | 4.14 | MPa | ASTM D412 |
| 300%应变 | 10.3 | MPa | ASTM D412 |
| 抗张强度 | 27.6 | MPa | ASTM D412 |
| 伸长率 (断裂) | 720 | % | ASTM D412 |
| 撕裂强度 1 | 77.1 | kN/m | ASTM D624 |
| 压缩 变形 | ASTM D395B | ||
| 23°C, 22 hr | 20 | % | ASTM D395B |
| 70°C, 22 hr | 45 | % | ASTM D395B |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 玻璃转化温度 | -48.0 | °C | 内部方法 |
| 维卡软化温度 | 67.0 | °C | ASTM D1525 |
| 注射 | 额定值 | 单位制 | |
|---|---|---|---|
| 建议的 水分含量 | 0.030 | % | |
| 料筒后部温度 | 170 到 210 | °C | |
| 料筒中部温度 | 170 到 210 | °C | |
| 料筒前部温度 | 170 到 210 | °C | |
| 射嘴温度 | 200 到 210 | °C |
| 挤出 | 额定值 | 单位制 | |
|---|---|---|---|
| 料筒1区温度 | 140 到 175 | °C | |
| 料筒3区温度 | 140 到 175 | °C | |
| 料筒5区温度 | 140 到 175 | °C | |
| 接头温度 | 160 到 175 | °C | |
| 口模温度 | 165 到 170 | °C |
