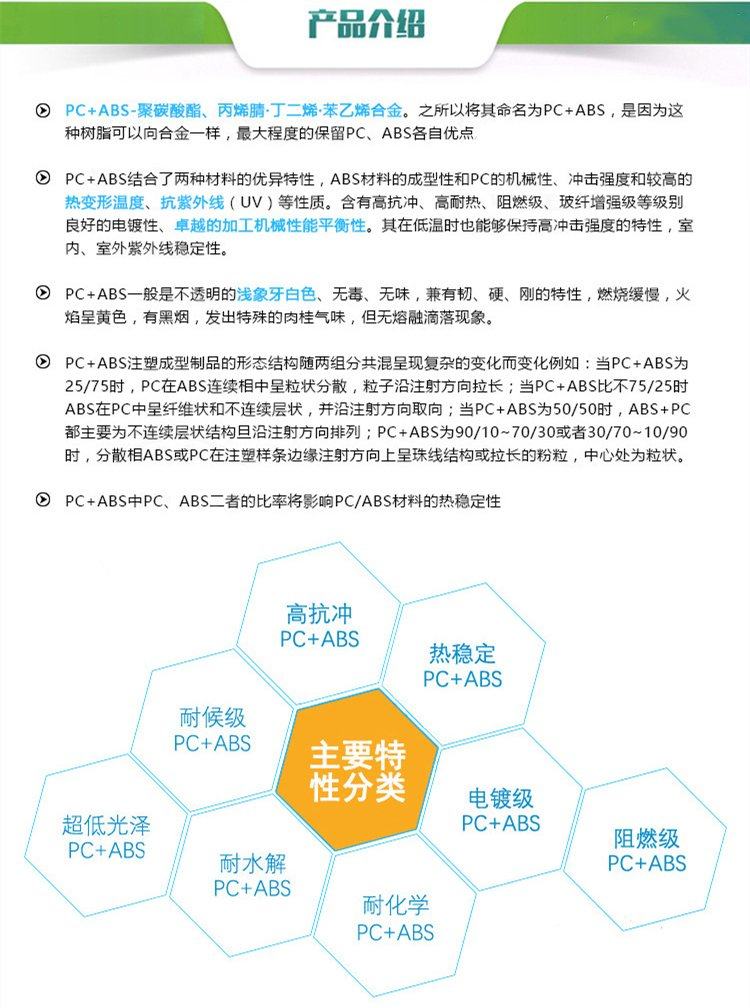

PC ABS汽车内饰 Bayblend® FR3000

物理的	名义值	单位	测试方法
密度(23°C)	1.18	g/cm3	ISO 1183
熔体体积流动速率 (MVR)(240°C/5.0 kg)	24	cm3/10min	ISO 1133
成型收缩率 4			ISO 2577
垂直于流动方向 : 240°C, 3.00 mm	0.50 至 0.70	%
流动 : 240°C, 3.00 mm	0.50 至 0.70	%
吸水率			ISO 62
饱和，23°C	0.50	%
平衡，23°C，50%相对湿度	0.20	%

机械	标称值	单位	测试方法
拉伸模量(23°C)	2700	MPa	ISO 527-1/1
拉伸应力			ISO 527-2/50
屈服，23°C	60.0	MPa
断裂，23°C	45.0	MPa
拉伸应变			ISO 527-2/50
产率，23°C	3.5	%
休息，23°C	40	%

冲击	标称值	单位	测试方法
缺口伊佐德冲击强度			ISO 180/A
-30°C	10	kJ/m2
23摄氏度	35	千焦每平方米
无缺口伊佐德冲击强度(23°C)	未断裂		ISO 180

热的	标称值	单位	测试方法
负荷变形温度
0.45 MPa，未退火	92.0	°C	ISO 75-2/B
1.8 MPa，未退火	82.0	摄氏度	ISO 75-2/A
维卡软化温度
--	97.0	摄氏度	ISO 306/B120
--	95.0	摄氏度	ISO 306/B50
CLTE			ISO 11359-2
流量 : 23至55°C	7.6×10??	厘米/厘米/摄氏度
横向 : 23 至 55°C	8.0E-5	厘米/厘米/摄氏度

• 典型用途：
  • 电子产品：笔记本/打印机外壳、手机中框、SIM卡托架；
  • 汽车内饰：仪表板饰条、空调出风口、太阳镜盒；
  • 医疗与电器：电表壳、插线板、灭菌盒；
  • 工业设备：商用复印机外壳、IT通信模块。
